堺鋼板株式会社

製造設備

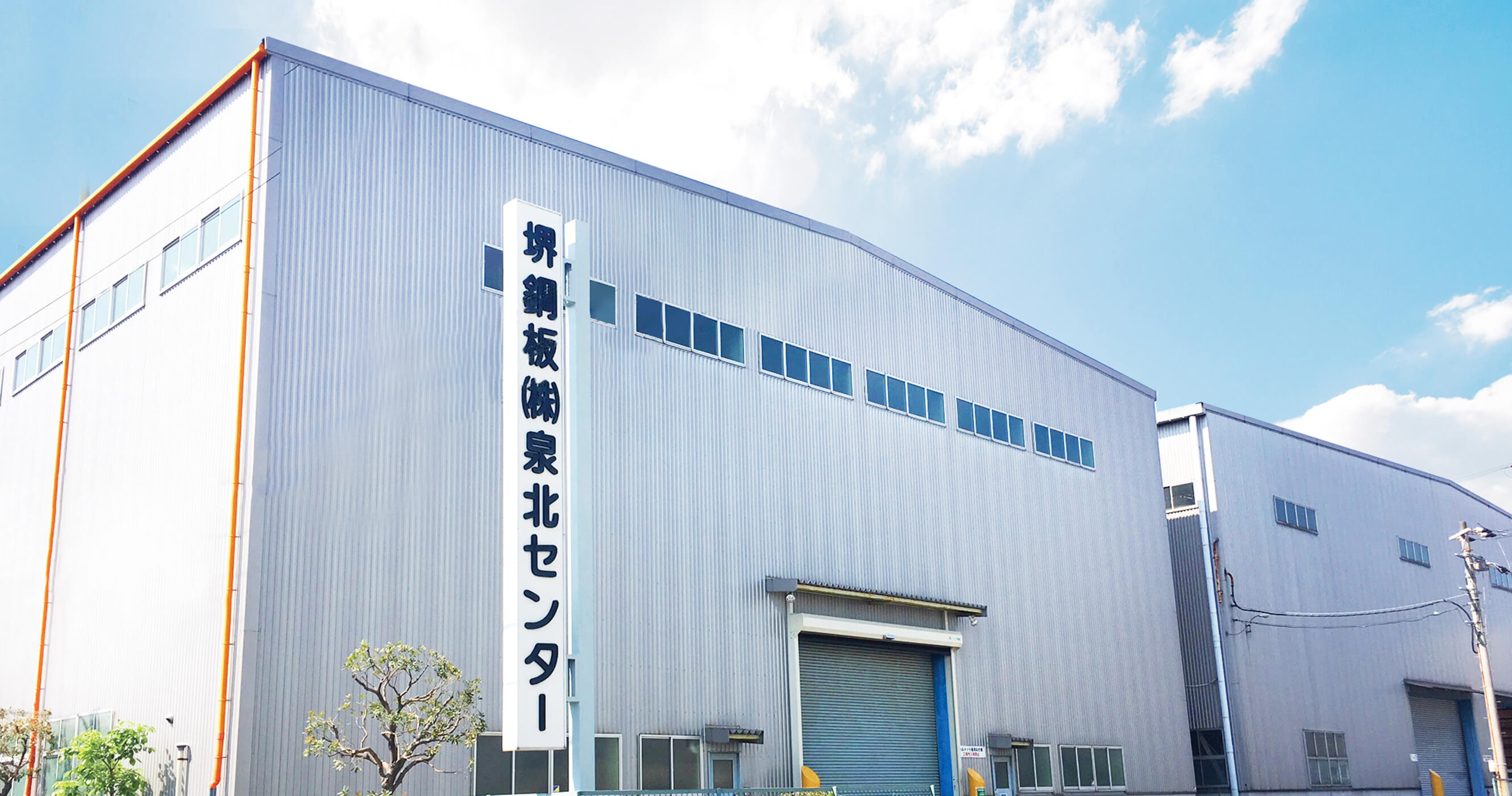

泉北センター

多種多様な鋼板材の一次加工を行い、
ジャストインタイムでお客様にお届けいたします。

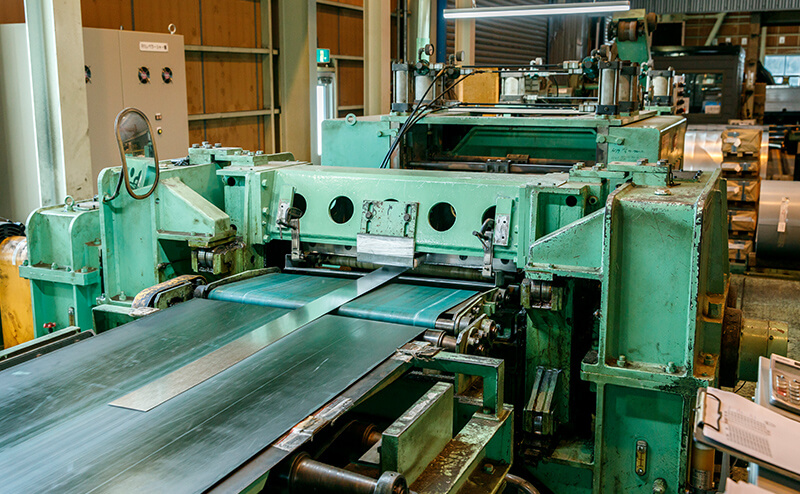

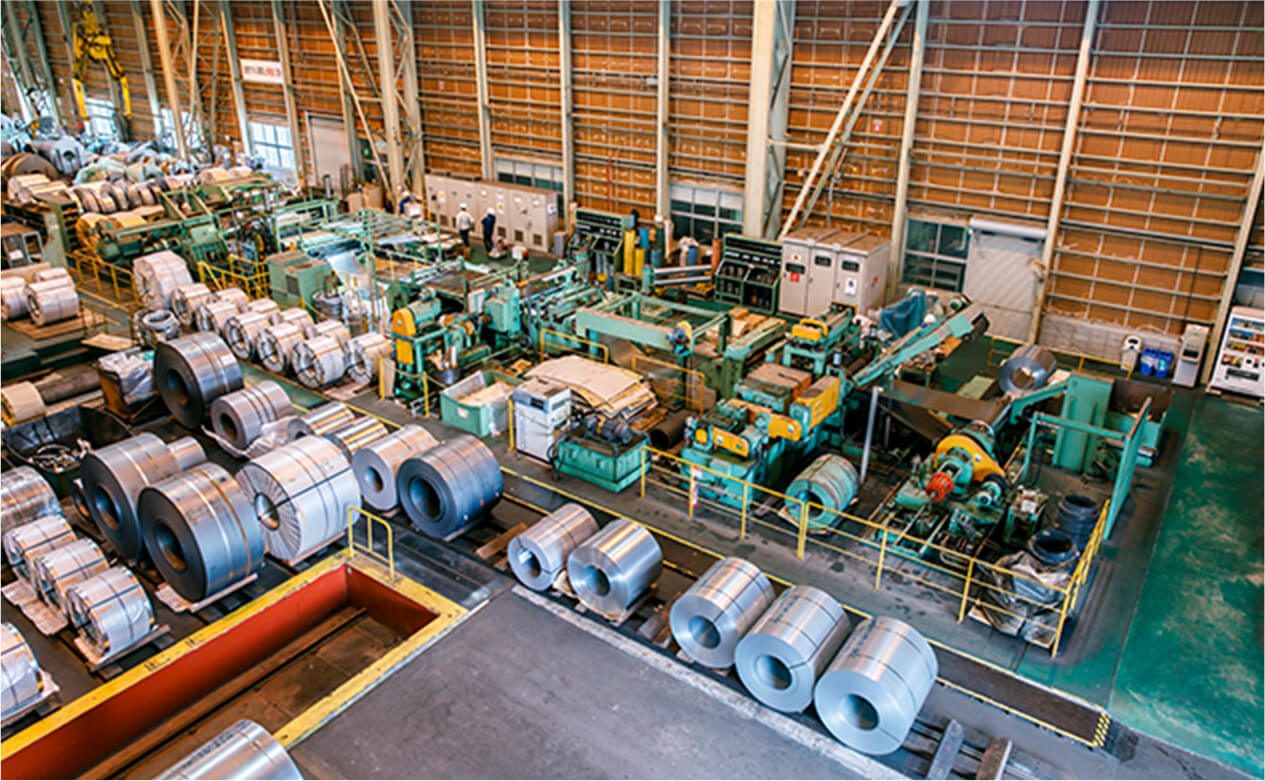

  • スリッタ

    6幅・5幅スリッターライン

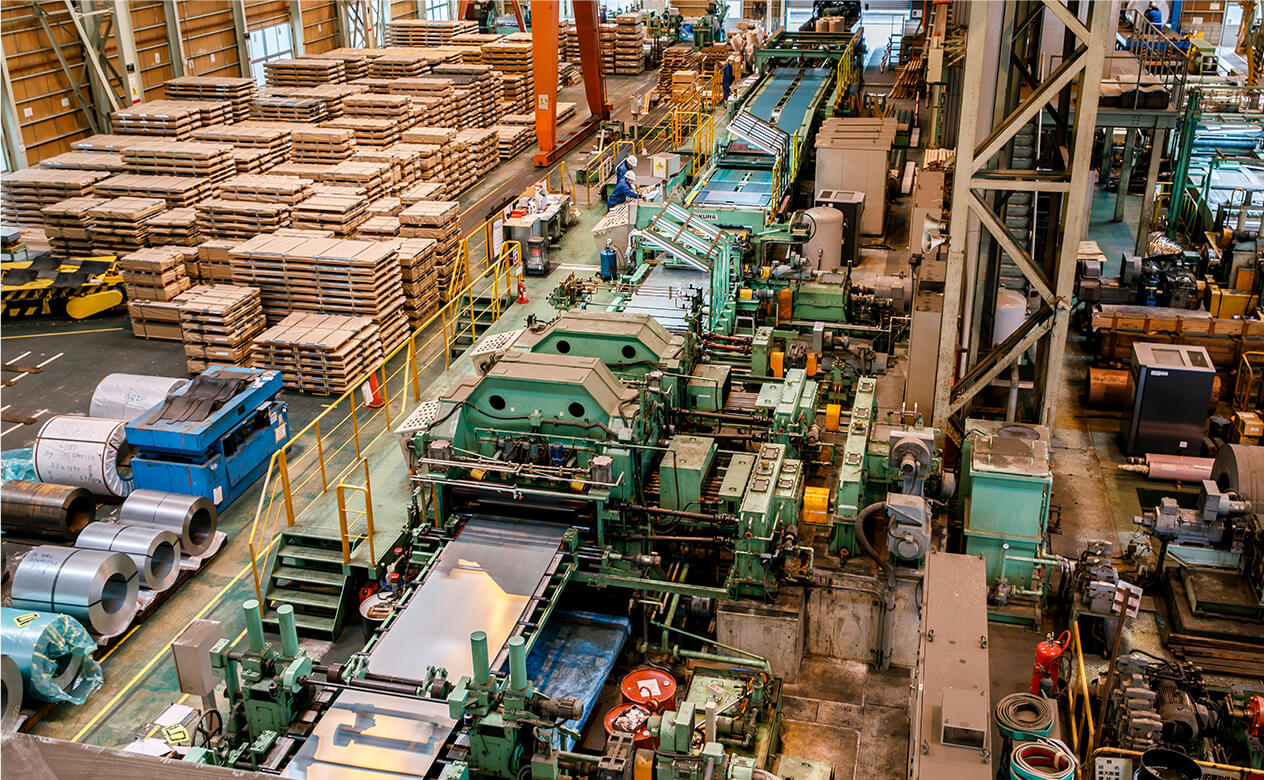

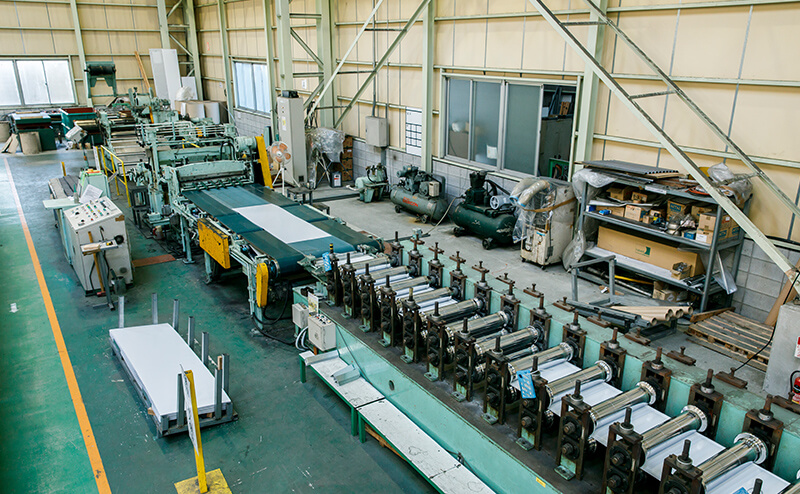

  • レベラー

    レベラーライン

  • 75t電動プレスブレーキ

    75t電動プレスブレーキ

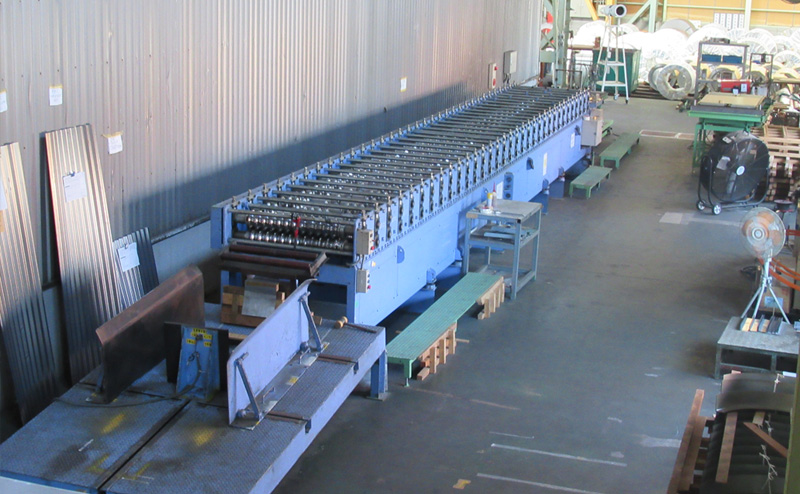

  • フロアプレート製造ライン

    フロアプレート製造ライン

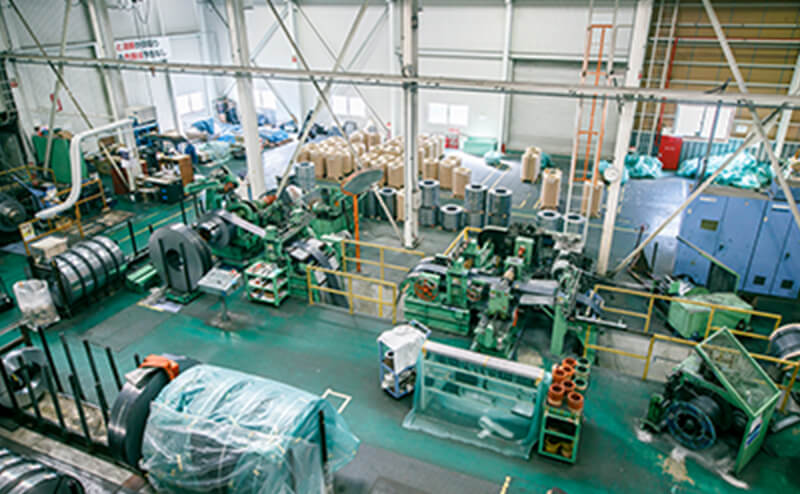

  • ミニスリッタ

    ミニスリッターライン

  • ミニレベラー

    ミニレべラーライン

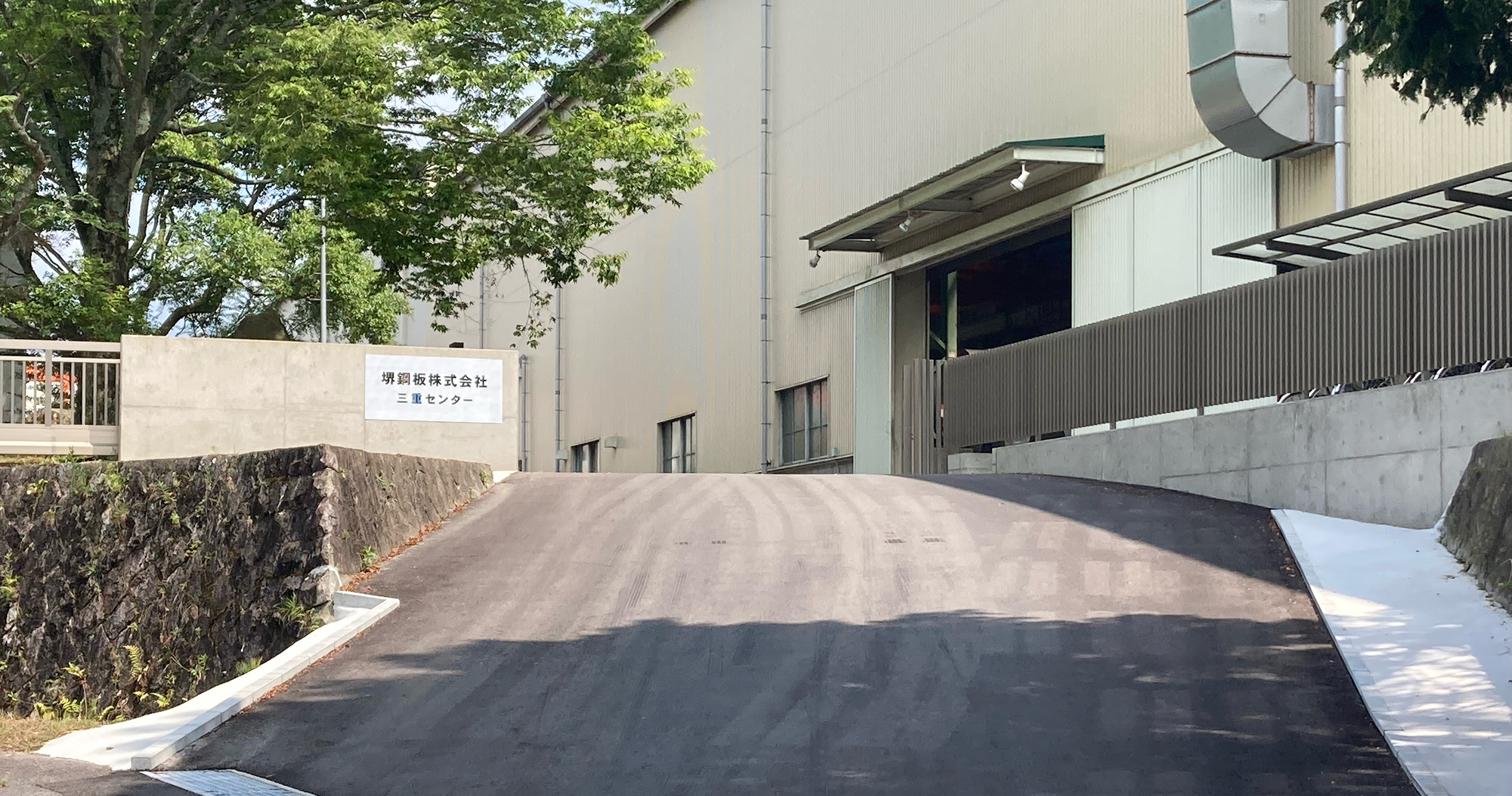

三重センター

様々な製造機・加工機を備え、
建材部品製造のワンストップオペレーションを叶えます。

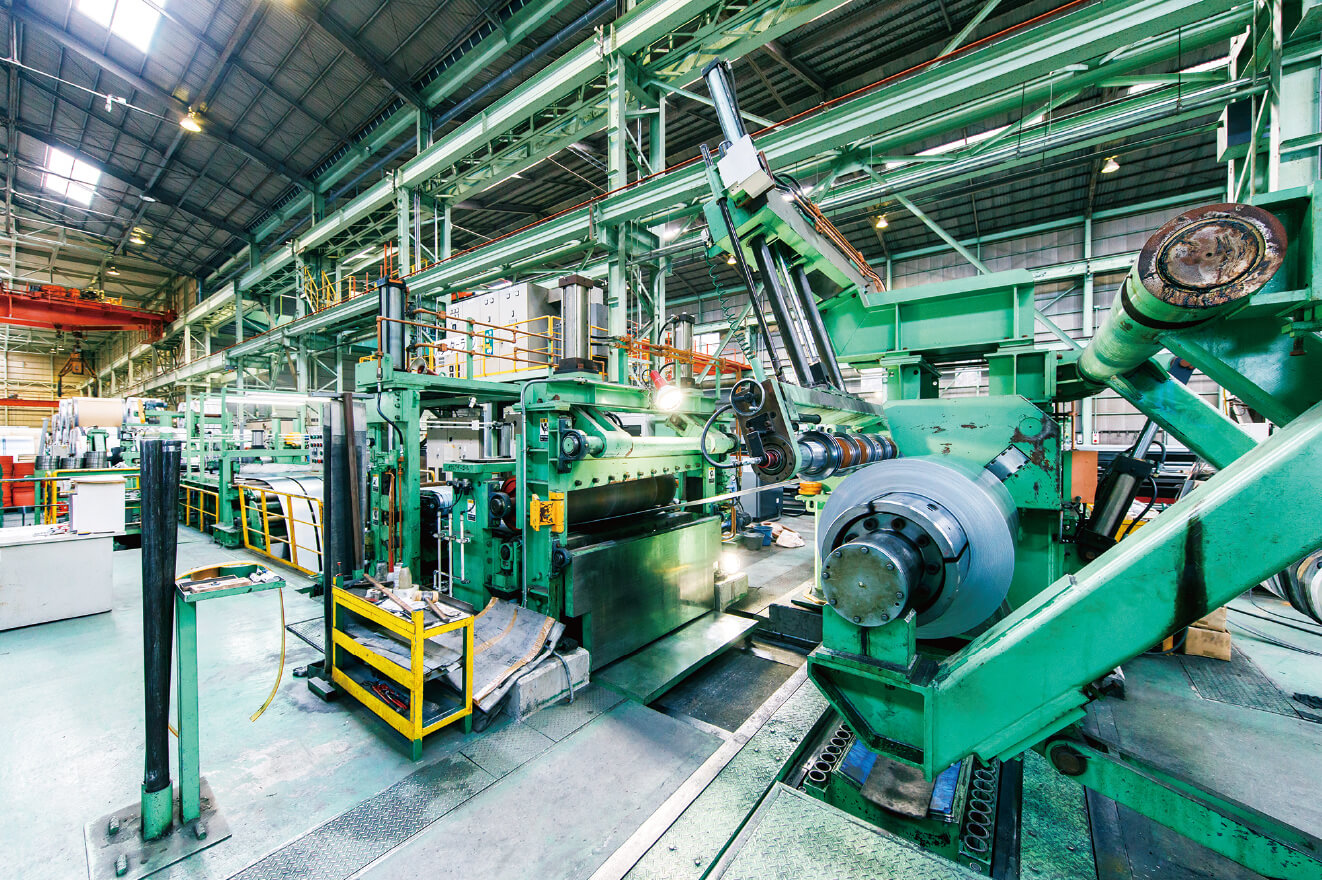

スリッターライン

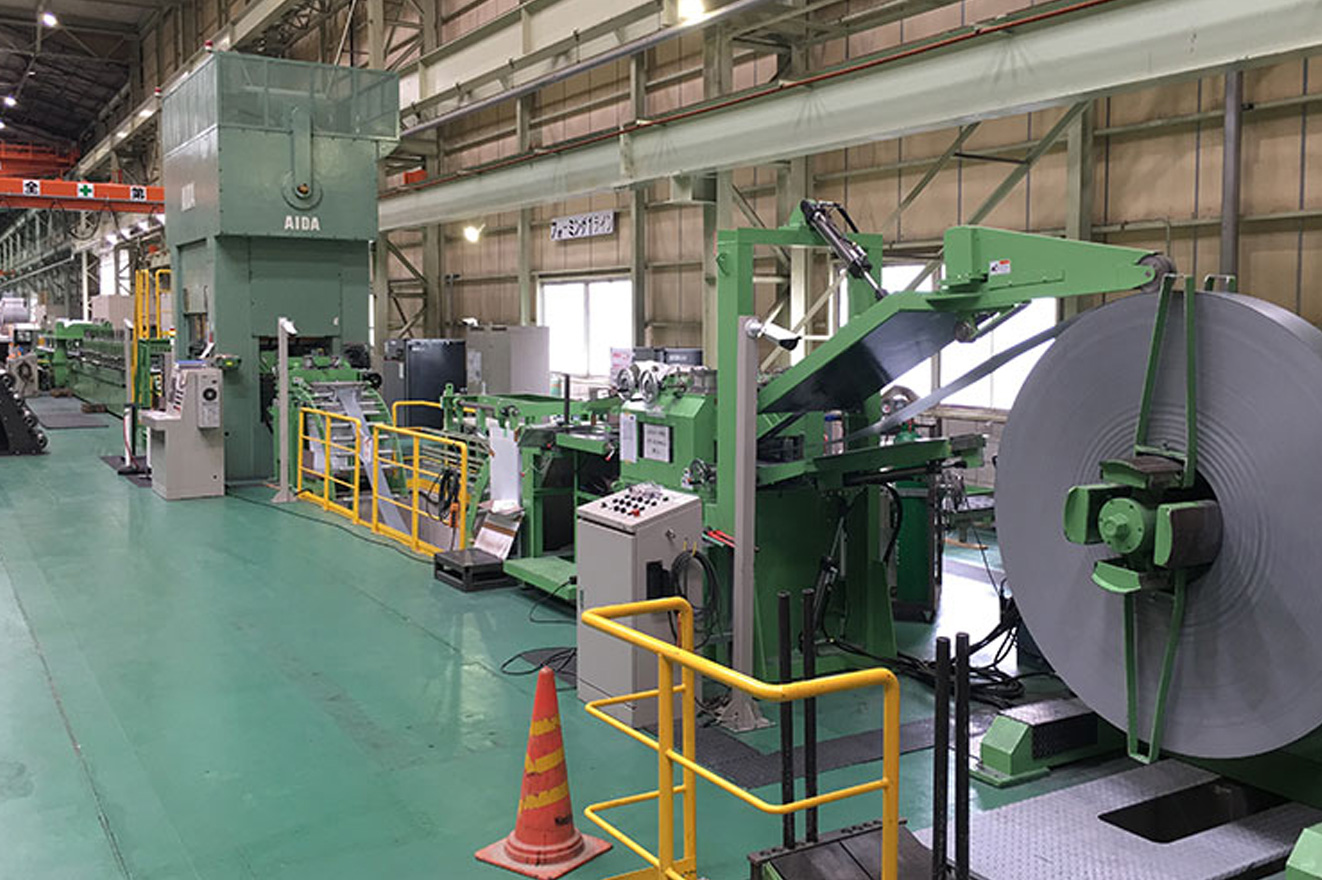

300tプレノッチフォーミングライン

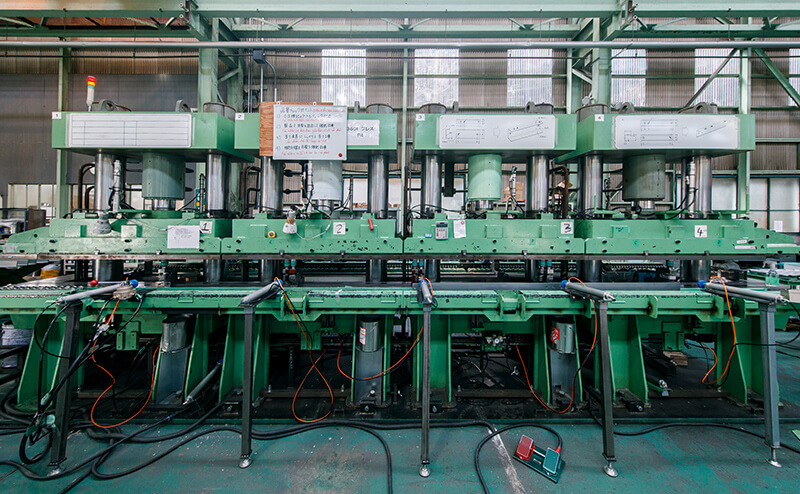

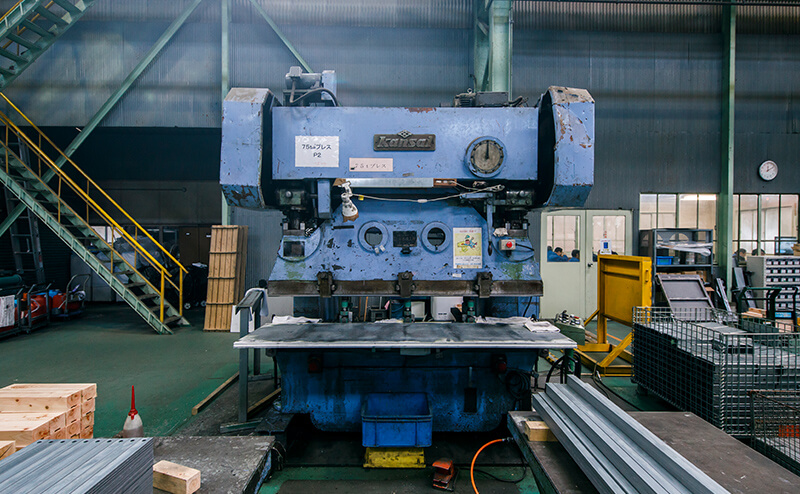

  • 220tブレーキプレス

    220tブレーキプレス

  • 360t油圧プレス

    360t油圧プレス

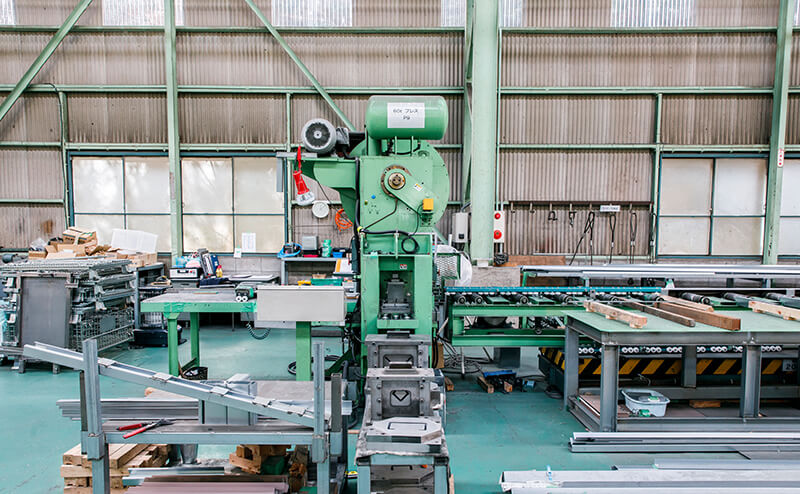

  • 60tプレス

    60tプレス

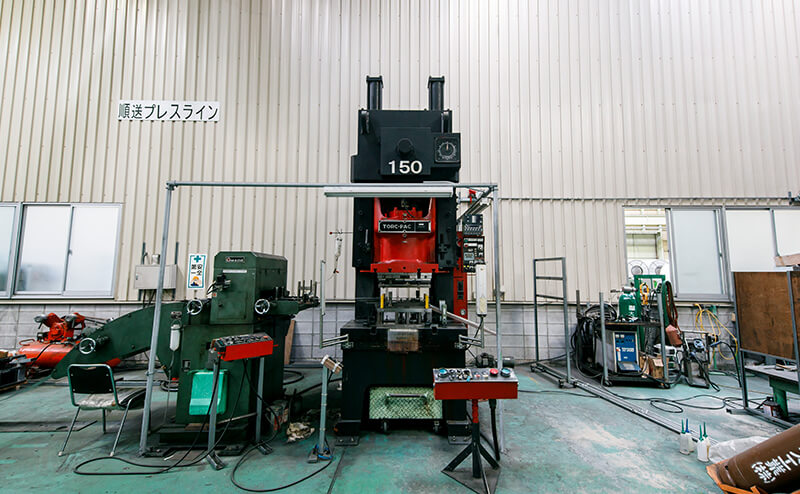

  • 150t順送プレス

    150t順送プレス

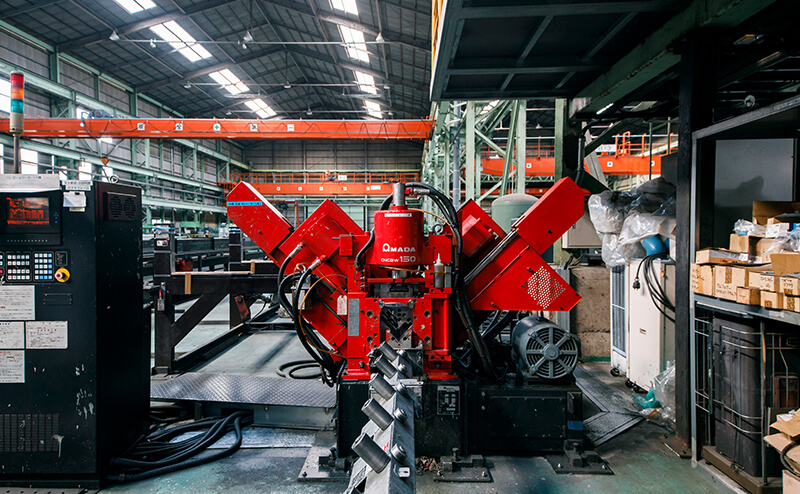

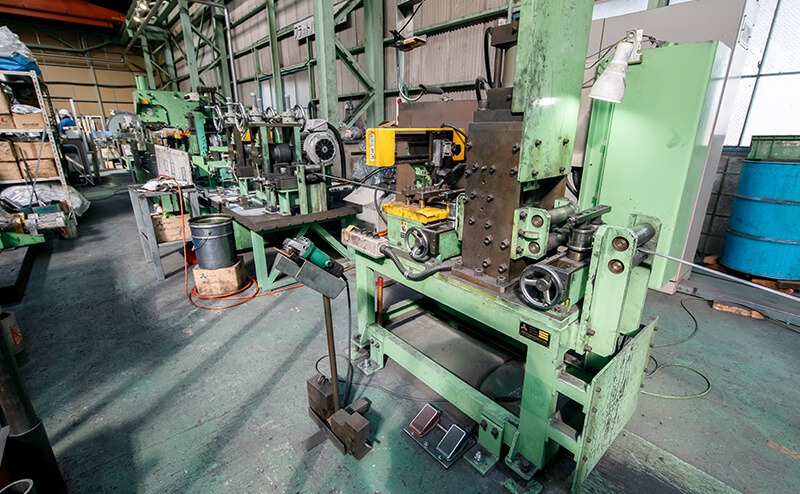

  • ビームワーカー

    ビームワーカー

  • フラットバー製造ライン

    フラットバー製造ライン

  • 仮囲い製造ライン

    仮囲い製造ライン

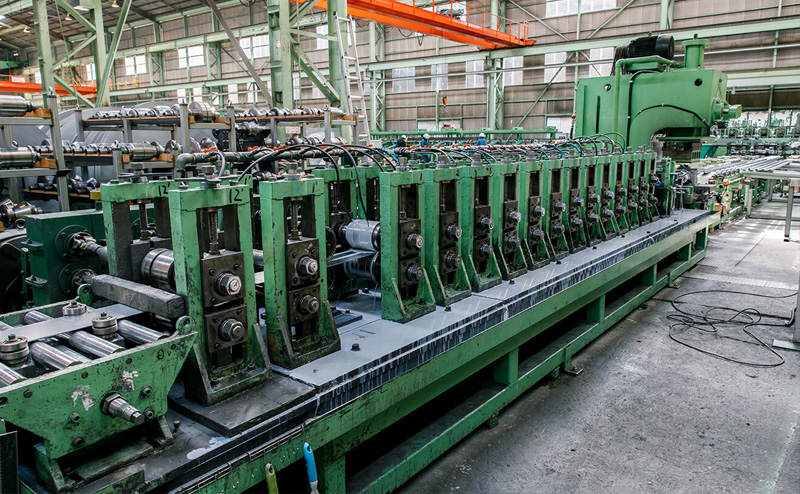

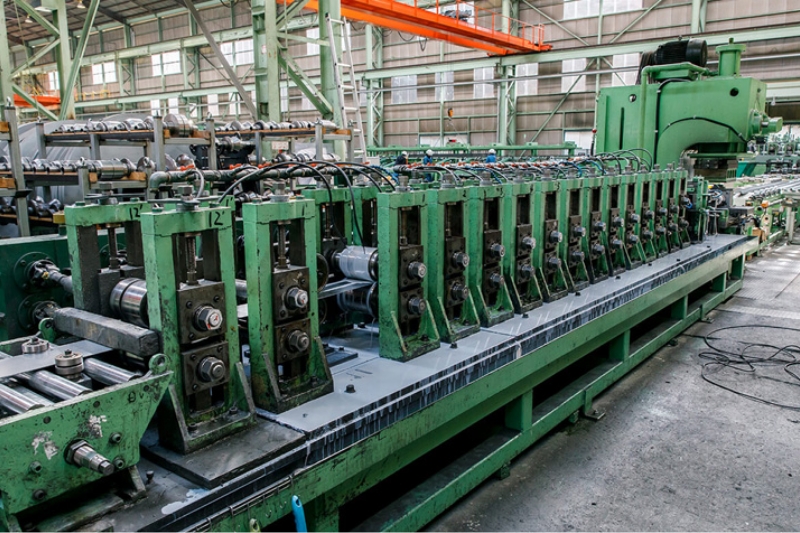

  • フォーミングライン

    フォーミングライン



スリッター設備

工場 泉北センター 三重センター
三宅工場
加工可能範囲 6幅スリッター 5幅スリッター ミニスリッター 4幅スリッター 5幅スリッター
原コイル板厚(mm) 0.27〜6.0 0.27〜3.2 0.27〜2.3 0.3〜3.2 0.27〜2.3
原コイル板幅(mm) 450〜1,850 300〜1,600 65〜650 90〜1,350 610〜1,600
原コイル重量(t) MAX25 MAX20 MAX5 MAX20 MAX20
原コイル外径(mm) MAXφ2,500 MAXφ2,000 MAXφ1,800 MAXφ2,000 MAXφ2,000
原コイル内径(mm) φ508/φ610/φ710/φ762 φ508/φ610/φ762 φ508/φ610 φ508/φ610/φ762 φ508/φ610
製品板幅(mm) 33~1,850 45~1,550 12~650 33~1,350 33.5~1,524
最大条数 1.0t:MAX25
4.5t:MAX7
2.0t:MAX20
3.2t:MAX8
0.3t:MAX15
2.3t:MAX5
1.6t:MAX24
3.2t:MAX7
1.0t: MAX18
1.6t: MAX13
製品外径(mm) MAXφ2,500 MAXφ2,000 MAXφ1,800 MAXφ2,000 MAXφ2,000
製品内径(mm) φ508/φ610/φ710 φ508/φ610 φ300/φ508 φ508/φ610 φ508
ライン速度(mpm) 90/180 70/140 150 120 150

レベラー設備

工場 泉北センター 三宅工場
加工可能範囲 5幅レベラー ミニレベラー 5幅レベラー 5幅レベラー
原コイル板厚(mm) 0.3〜4.5 0.27〜2.3 0.4〜3.2 0.2〜3.2
原コイル板幅(mm) 570〜1,600 58〜750 500〜1,600 600〜1,600
原コイル重量(t) MAX20 MAX5 MAX10 MAX3
原コイル外径(mm) MAXφ2,000 MAXφ1,400 MAXφ1,600 MAXφ1,200
原コイル内径(mm) φ508/φ610/φ762 φ508 φ508/φ610/φ710 φ508/φ610
切断長さ(mm) 580〜4,520 200〜2,500 300〜3,000 800〜2,700
ライン速度(mpm) 40/80 60 60 40

建材設備

工場 三重センター
加工可能範囲 1~5号成形機 仮囲い製造ライン フラットバー製造ライン 150t順送プレス
型式 プレノッチ付成形機 プレカット式成形機 スリット平鋼成形機 順送式
原コイル板厚(mm) 1.6~6.0 0.8~1.2 1.6~3.2 1.2~3.2
原コイル板幅(mm) 55~500 609 19~50 500
原コイル重量(t) MAX5(3) MAX5 MAX2 MAX5
原コイル外径(mm) MAXφ2,000 MAXφ1,300 MAXφ1,800 MAXφ1,600
原コイル内径(mm) φ508 φ508 φ508 φ508
切断長さ(mm) 1,000~12,000 1,000~4,000 3,000~6,000 50〜3,000
ライン速度(mpm) 30~60 15 60 30
製造品種 軽量形鋼 仮囲い 1.6~3.2t×19~50 搬送コンベアフレーム
  フェンス支柱他   フラットバー(平鋼・溝付平鋼) 金具他

その他設備

ビームワーカー2基 / 220t×4m油圧プレス / 75tx2m電動プレス / 360t油圧プレス / 60t電動プレス / バンドソー / 溶接ロポット / フロアプレート製造ライン

認証取得

  • ISO9001認証登録
    国内向け鋼板・鉄鋼建材の設計・開発及び製造
    (本社・泉北センター・三重センター・三宅工場)
    認証

  • JIS認証登録
    G 3350 一般構造用軽量形鋼(三重センター)
